ИНСТРУКЦИЯ ПО КРЕПЛЕНИЮ САЙДИНГА FineBer

1. Применение винилового сайдинга FineBer

1.1. Применение панелей сайдинга. Панели винилового сайдинга FineBer как правило предназначены для прямолинейной горизонтальной установки на стены здания.
Кроме того, допускается:
- дуговая горизонтальная установка сайдинга,
- установка под углом 45° по отношению к линии горизонта в местах, защищенных от прямого попадания дождя.

1.2. Применение стартовой планки
Стартовая планка применяется для закрепления первой панели сайдинга. Место установки стартовой планки указано на рис. 2, 3 и 4. Можно использовать стартовую планку любого цвета, так как она полностью закрывается панелью сайдинга.

1.3. Применение финишной планки
Финишная планка применяется для герметичного горизонтального завершения установки панелей сайдинга. Места установки финишной планки: под карнизом (рис. 10), с околооконной планкой (рис. 8б) и ветровой доской (рис. 9).

1.4. Применение J-профиля
J-профиль применяется в качестве оконной (рис. 8а) или дверной накладки (окантовка дверных и оконных проемов) а также для декоративной отделки проемов. Кроме того, J-профиль используется для завершения обшивки сайдингом фронтона дома (рис. 11).

1.5. Применение углов: внутреннего и внешнего
Углы применяются для отделки стыков стен (рис. 5, 6). Помимо своего стандартного применения внутренний угол можно использовать на стыке подшивки вертикальной стены фронтона и нижней части выступающей крыши (рис. 9, 12).

1.6. Применение Н-профиля (соединительной планки)
Основное применение Н-профиля — вертикальное соединение панелей сайдинга. Н-про-филь позволяет герметично нарастить длину сайдинга. Если Н-профиль расположить симметрично относительно ширины стены, то дизайну дома придается особенно нарядный вид. Кроме того, Н-профиль можно использовать для подшивки карниза.

1.7. Применение сливной планки
Сливная планка применяется в качестве декоративной отделочной планки над фасадом здания (рис. 3).

1.8. Применение ветровой доски и околооконной планки
Ветровая доска и околооконная планка применяются для закрытия торцов кровли и откосов углубленных окон или дверей (рис. 8б и 9).

1.9. Применение софита.
Софит применяется для подшивки карнизов. Также для подшивки карнизов можно использовать панели сайдинга. В этом случае панели сайдинга устанавливаются обычно на J-профиль.

2. Расчет потребности материала

2.1. Расчет потребности панелей сайдинга.
Найдите общую площадь, которую нужно зашить сайдингом: из суммы площадей стен домика нужно вычесть сумму площадей дверей и окон, и добавить 5% на нахлесты и отрезы; если строение сложной архитектурной конфигурации — добавьте 10%. Полученную цифру разделите на 7,5 (столько м 2 сайдинга находится в 1 упаковке). Результат округлите в сторону увеличения. Вы вычислили требуемое количество упаковок сайдинга.

2.2. Расчет потребности стартовой планки
Найдите периметр здания и отнимите сумму ширин дверей.

2.3. Расчет потребности финишной планки.
Найдите периметр здания и отнимите сумму длин фронтонов, (иными словами Вам нужно найти сумму длин только там, где сайдинг заканчивается горизонтально).

2.4. Расчет потребности J-профиля
Найдите периметр окон и дверей, отнимите от полученной суммы сумму длин нижних сторон окон и дверей, добавьте 20-30% на стыки.

2.5. Расчет потребности углов: внешнего и внутреннего:
Найдите сумму длин внешних и внутренних углов домика.

2.6. Расчет потребности Н-профиля
Найдите сумму высот в местах стыковки панелей сайдинга.

2.7. Расчет потребности сливной планки
Найдите сумму ширин окон и добавьте размер, равный ширине боковых планок (J-про-филя или околооконной планки)

2.8. Расчет потребности ветровой доски и окол оконной планки
Найдите сумму длин карниза и разделите ее на длину ветровой доски (3,8 м) или околооконной планки (3,05 м)

2.9. Расчет потребности софита
Найдите площадь пространства между стеной дома и краем кровли и увеличьте полученную величину на 5%.

3. Хранение и транспортировка

Сайдинг FineBer — неприхотливый материал. Специальная упаковка сайдинга FineBer позволяет хранить его на открытом воздухе, защищая от воздействий внешней среды (дождь, снег, пыль, грязь) и в то же время, обеспечивая достаточную проветриваемость материала (отсутствие парникового эффекта). Тем не менее, следует избегать длительного хранения упакованного сайдинга под прямым солнечным светом при высоких температурах (выше +40°С). Если материал подвергался воздействию низких температур (ниже -5°С), то при разгрузке (перекладке) сайдинга не следует его бросать. При длительном хранении сайдинга не следует укладывать более 20 упаковок одна на другую.

4. Подготовка к монтажным работам

Для проведения монтажных работ Вам потребуются:
— инструменты
— крепежный материал
— обрешетка (для выравнивания стен)

4.1. Инструменты
1. Молоток 2. Рулетка 3. Уровень 4. Ножницы по металлу 5. Ножовка 6. Угольник 7. Циркулярная пила (по необходимости) 8. Перфоратор (для пробивания отверстия для креплений) 9. Пуансон (шило)

Некоторые советы: Если сайдинг устанавливается в зимний период при низких температурах, следует резать его более аккуратно, во избежание трещин. Если есть возможность, то перед резкой лучше перенести сайдинг в помещение, где температура не ниже -5°С и дать материалу согреться в течение нескольких часов, после чего резать сайдинг будет проще.

4.2. Крепежный материал

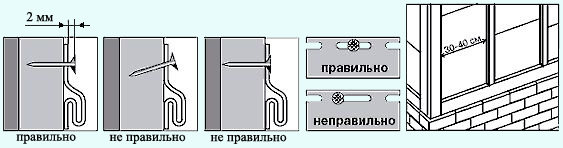

Для крепления винилового сайдинга рекомендуется использовать алюминиевые или оцинкованные саморезы или гвозди. Длина гвоздя должна быть не меньше 4 см, а самореза — не меньше 1,5 см. При креплении панелей сайдинга старайтесь выдерживать расстояние между гвоздями (саморезами) не более 40 см. Расчет потребности крепежных материалов: Для монтажа 100 м2 сайдинга потребуется 1 тысяча штук саморезов или гвоздей.

Это важно: Виниловый сайдинг имеет свойство сжиматься и расширяться при перепадах температур. Поэтому крепление сайдинга не должно быть слишком жестким.
- Оставляйте зазор между шляпкой гвоздя (самореза) и поверхностью панели около 2 мм.
- Для монтажа сайдинга используйте специальные технологические отверстия (перфо рацию). Старайтесь крепить гвозди (саморезы) посередине технологического отверстия и перпендикулярно относительно поверхности панели сайдинга.
- Не забивайте гвозди в полотно сайдинга, так как это может ограничить его температурное расширение и усадку.

Рис. 1

4.3. Обрешетка Благодаря своей строгой геометрии сайдинг выдает неровности стен (появляется эффект волнистости). Во избежание этого неприятного эффекта и для выравнивания стен сайдинг и аксессуары рекомендуется крепить к деревянной обрешетке саморезами или кровельными гвоздями. Обрешетку можно использовать как на новых строениях, так и на старых.

Технология обрешетки:
Вдоль стены набиваются вертикальные рейки на расстоянии 30-40 см друг от друга и от углов (рис. 1). В целях утепления (по желанию) между стеной и рейками обрешетки можно проложить теплоизоляционный негорючий материал.

5. Установка материала FineBer

Технология монтажа материала FineBer Монтаж сайдинга начинается с установки стартовых планок, затем всех остальных планок, а завершается установкой финишных планок.

Это важно: Производя установку сайдинга при плюсовых температурах, оставляйте зазор между планками и торцами панелей — 5 мм, а при температуре ниже 0°С — не меньше 10 мм.

5.1. Установка планок
5.1.1.Стартовая планка
На одной из стен домика, с края, определите самый нижний уровень, с которого Вы начнете устанавливать сайдинг. Частично вбейте гвоздь на 3-4 см выше отмеченного нижнего уровня. Таким же образом вбейте гвоздь на другом крае стены. Натяните разметочную нить между гвоздями и нанесите по ней линию мелом. Обязательно выровняйте линию при помощи уровня (рис. 2). Повторите эту процедуру по периметру домика. Начните крепление стартовой планки на расстоянии 15 см от края стены домика (рис. 3). Если на поверхности стены есть впадины, подложите под стартовую планку прокладку, во избежание эффекта волнистости. По мере крепления стартовых планок не забывайте о расширении планки и оставляйте зазор между ними около 5 мм (рис. 4).

Рис. 2	Рис. 3	Рис. 4

5.1.2.Наружный и внутренний углы
Наружный и внутренний углы должны крепиться ниже верхней кромки стены на 5 мм, а нижняя часть — ниже стартовой планки на 5 мм (рис. 5). Если высота Вашего дома больше, чем длина одного угла, то Вам потребуется состыковать углы. Для этого: отрежьте 2,5 см от нижнего угла в месте стыка, затем наложите внахлест верхний угол на нижний угол (нахлест должен составлять 2 см) и прибейте (рис. 6).

Рис. 5	Рис. 6	Рис. 7

5.1.3.Окантовка оконных и дверных проемов
Как уже говорилось выше, для окантовки оконных и дверных проемов можно использовать разные планки: J-профиль, сливную планку или околооконную планку.

Установка J-профиля.
Для начала установите J-профиль по бокам оконного или дверного проема. Затем установите J-профиль к верхней и нижней части оконного или дверного проема так, чтобы края планки выступали на размер, равный ширине J-профилей, установленных по бокам. Предвари-тельно необходимо сделать в верхней и нижней планке надрезы с обеих сторон по местам сгибов; при установке загните надрезанные части планок вниз поверх боковых планок (рис. 8а).

Установка околооконной планки.
Порядок установки аналогичен способу установки J-профиля. Внутреннюю часть околооконной планки закрепите с помощью финишной планки (рис. 8б). Наружная часть околооконной планки предназначена для закрепления в ней панелей сайдинга.

Рис. 8а	Рис. 8б

5.1.4. Н-профиль
Установите Н-профиль так же, как внутренние и наружные углы.

5.1.5. Установка ветровой планки
На лобовую доску (наружную часть карниза) прикрепите финишную планку на расстоянии 25 см от края. В финишную планку вставьте ветровую доску (рис. 9).

5.1.6. Установка сливной планки
Сливная планка устанавливается между фасадом и цоколем

5.2. Установка панелей сайдинга
5.2.1. После установки всех отделочных планок (кроме финишной) приступайте к монтажу панелей сайдинга. Установка панелей сайдинга начинается с тыльной стороны домика. Вставьте нижнюю кромку панелей в стартовую планку и защелкните ее — закрепите в нижней части, начиная от середины к краям панели (см. п. 2 "Крепеж"). Начинайте каждый следующий ряд с тыльной стороны дома, двигаясь в сторону фронтальной части. Для установки панелей сайдинга над окном и под ним, а также над дверью Вам скорее всего придется сделать вырезы в полотне панели. (рис.) Вставьте панель сайдинга в J-профиль, установленный на этой стороне проема. Для улучшения крепления панелей над окном и под ним, а также над дверью рекомендуется вместе с J-профилем применять финишную планку.

Рис. 9

Примечание: избегайте стыковки панелей сайдинга над окнами и под ними (это не красиво).

5.2.2. Установка финишной планки и верхнего ряда панелей.
Прибейте к стене, по горизонтали вплотную к карнизу домика, финишную планку. Обрежьте панель сайдинга до необходимой высоты, увеличив ее на 6 мм (припуск на сжатие — расширение). Используя пуансон, выдавите в верхней кромке панелей «ушки» («ушки» должны быть с лицевой стороны). «Ушки» нужны для надежной фиксации панелей сайдинга в финишной планке. Затем задвиньте верхнюю кромку в финишную планку (рис. 10). При установке верхнего ряда панелей под фронтон прикрепите J-профиль к боковой стенке вплотную к фронтону. Обрежьте панель сайдинга под нужным углом и вставьте ее в J-профиль (рис. 11). Если крыша имеет выступающий козырек, можно использовать внутренний угол для стыковки верхнего ряда панелей фронтона с софитом или панелями, закрывающими нижнюю часть козырька (см. рис. 12).

Рис. 10	Рис. 11	Рис. 12

5.3. По окончанию монтажа
После успешного монтажа винилового сайдинга FineBer, Вам, возможно, захочется украсить свой домик осветительными приборами, цветниками; или установить водостоки, ставни, маркизы… Устанавливая дополнительные внешние объекты, помните, что виниловый сайдинг — материал, подверженный температурным воздействиям, он расширяется и усаживается при перепадах температур. Если Вы заранее знаете, где будут крепиться внешние объекты, то предусмотрите установку дополнительных реек обрешетки в этих местах с тем, чтобы крепить внешние объекты на обрешетку, а не на пустоту под панелями сайдинга.

6. Обслуживание сайдинга FineBer

Виниловый сайдинг FineBer — материал долговечный и неприхотливый. После установки он не требует последующих вложений. Все, что нужно для сохранения красоты Вашего дома — раз в год вымыть его, используя обычный садовый шланг. Если материал сильно загрязнен, можно использовать простое неабразивное моющее средство. При соблюдении всех рекомендаций по установке и обслуживанию, сайдинг FineBer будет радовать Вас в течение многих лет.
